移軸鏡頭的神奇魔力與功能探討~~by小游

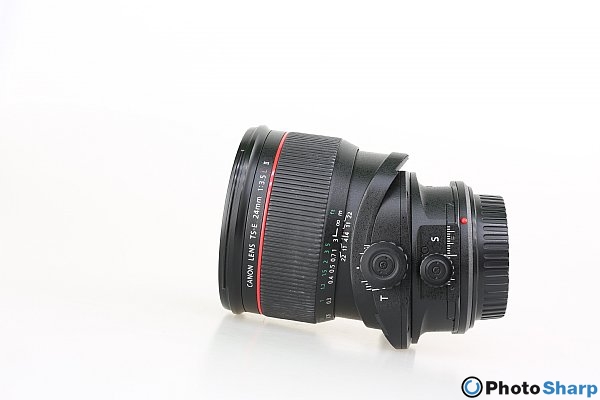

Canon TS-E 24mm F3.5 II
Canon TS-E 24mm F3.5 II
要認識移軸鏡的神奇功能之前,首先我們先來了解一下移軸鏡的原理!
就過去我們對於一般鏡頭的認知，焦平面是跟相機的感光元件(或底片)呈水平，簡單地說，對焦點的前段與後段都會因景深的控制而呈現模糊與散景，而移軸鏡因為能改變光軸，所以焦平面可以改變成為上下、左右或是橫斜,因此也讓畫面增添了許多的趣味性與創作空間!
未轉動移軸鏡傾角(Tilt)功能拍攝的畫面
Canon EOS 6D, 1/1600s, f/3.5, ISO:100
使用傾角(Tilt)功能,水平的焦平面,散景呈現前段模糊與後段模糊
Canon EOS 6D, 1/1600s, f/3.5, ISO:100
移軸鏡「傾角」（Tilt）轉動90度,焦平面呈現垂直,景深模糊的效果也改為左右了
Canon EOS 6D, 1/1600s, f/3.5, ISO:100
未轉動移軸鏡傾角(Tilt)功能拍攝的畫面
Canon EOS 6D, 1/1600s, f/3.5, ISO:100
使用傾角(Tilt)功能,水平的焦平面,散景呈現前段模糊與後段模糊
Canon EOS 6D, 1/1600s, f/3.5, ISO:100
移軸鏡「傾角」（Tilt）轉動90度,焦平面呈現垂直,景深模糊的效果也改為左右了
Canon EOS 6D, 1/1600s, f/3.5, ISO:100
移軸鏡頭在攝影器材中屬於「特殊用途」的鏡頭，大家之所以比較陌生的原因,最主要是價格上動輒在6萬元以上,加上大多數的攝影同好對於廣角鏡產生的畫面變形,幾乎已經見怪不怪的默然接受了,所以除了在拍攝建築物的扭曲變形校正用途之外,一般人更是少有機會接觸到!
移軸鏡主要功能為「傾角」（Tilt）和「偏移」（Shift）,也可以轉動,由原來的水平改變為垂直,或是其它的斜線角度,讓畫面的應用有了更多的變化。Canon這款獨家的TS旋轉設計，使用者可於90°間自由設定鏡頭傾鈄及平移之間的方向，讓鏡頭的操控性及拍攝能力大為增強。
移軸鏡「傾角」（Tilt）的使用(向上)
移軸鏡「傾角」（Tilt）的使用(向下)
移軸鏡「傾角」（Tilt）與「偏移」（Shift）可同時使用
移軸鏡的傾角(Tilt)功能,顧名思義就是它能夠將對焦平面傾斜，讓畫面呈現出特殊景深範圍，也由於對焦平面傾斜的緣故,創造出更淺的景深(使用之後的景深相當淺),往往讓畫面產生了類似「微形模型」的神奇效果。我們藉由以下的拍攝畫面,可以清楚地感受到景深受到傾角改變的效果!
未轉動移軸鏡傾角(Tilt)功能拍攝的畫面
Canon EOS 5D Mark III, 1/2000s, f/3.5, ISO:100
使用移軸鏡傾角(Tilt)功能拍攝的畫面,景深明顯變淺了
Canon EOS 5D Mark III, 1/2000s, f/3.5, ISO:100
轉動移軸鏡傾角(Tilt)功能拍攝的畫面,影像呈現出類似「微形模型」的神奇效果
Canon EOS 6D, 1/1000s, f/3.5, ISO:100
移軸鏡的偏移(Shift)功能可以修正鏡頭拍攝建築時的透視，讓仰拍較高建築主體,由原本的傾斜變形修正為垂直的影像呈現,也由於這樣的功能特性,讓它在建築物拍攝的商業用途頗受歡迎,這也是一般廣角鏡頭所無法達到的!
廣角鏡拍攝高聳建築物所產生的扭曲傾斜現象
Canon EOS 6D, 30s, f/16, ISO:100
使用移軸鏡偏移(Shift)功能拍攝的畫面,建築物回復到垂直高聳,不再是傾斜與歪曲
Canon EOS 6D, 4s, f/22, ISO:100
廣角鏡拍攝自由廣場牌坊所產生的扭曲傾斜現象
Canon EOS 6D, 1/50s, f/16, ISO:100
使用移軸鏡偏移(Shift)功能拍攝的畫面,讓自由廣場牌坊回復到垂直
Canon EOS 6D, 1/50s, f/16, ISO:100
先前有提到使用移軸鏡之後,因為光軸被改變,景深變得相當淺,因此,如果要讓畫面的景深得以維持,在使用的時候請注意光圈要作適度的縮小,以避免景深不足!
移軸鏡在一般拍攝下,即使光圈在f3.5仍有一定的景深
Canon EOS 6D, 1/400s, f/3.5, ISO:100
使用傾角拍攝,光圈f3.5的景深相當地淺
Canon EOS 6D, 1/400s, f/3.5, ISO:100
另外,移軸鏡的偏移(Shift)功能可以改變透視度,這樣的特性也會讓畫面有被拉直或拉長的效果,因此,如果運用在人像攝影的拍攝,可以讓人像的比例產生有趣的變化,例如:將原本身形或腿部不夠修長的情形,在使用偏移(Shift)功能之後,明顯地讓身形或腿部變得很修長!
未使用移軸鏡的偏移(Shift)功能
Canon EOS 6D, 1/200s, f/5.6, ISO:800
使用移軸鏡的偏移(Shift)功能,讓娃娃的身形與腿長的比例更修長
Canon EOS 6D, 1/200s, f/5.6, ISO:800
未使用移軸鏡的偏移(Shift)功能
Canon EOS 6D, 1/100s, f/3.5, ISO:100
使用移軸鏡的偏移(Shift)功能,讓娃娃的身形更修長
Canon EOS 6D, 1/60s, f/3.5, ISO:100
結語:
Canon這款TS-E 24mm F3.5 II 移軸鏡體型算是輕巧,除了價格上很多攝影朋友們可能感覺較不親民,但是在不使用傾角與偏移功能的情況下,可以將它當作是一般的廣角鏡使用;運用在建築物的商業用途拍攝下,它可以有效的校正畫面的扭曲、傾斜、變型,即使在風景或晨昏攝影,它也都會是攝影人所想要改變上述變型控制所仰賴的神兵利器;此外,也由於光軸的被改變,讓畫面呈現出較淺的景深,這也讓喜歡玩創意或奇趣的攝影人,可以營造出橫、直、斜散景效果的特殊畫面,以及藉由俯視拍攝將建築物或景物拍出類似「微形模型」的神奇效果;運用在人像攝影,它更可讓人物的身型比例更修長,這些都是這顆移軸鏡所創造出特有附加價值。所以當您行有餘力時,在器材添購的選項中,移軸鏡或許可以是您思考的方向之一!
